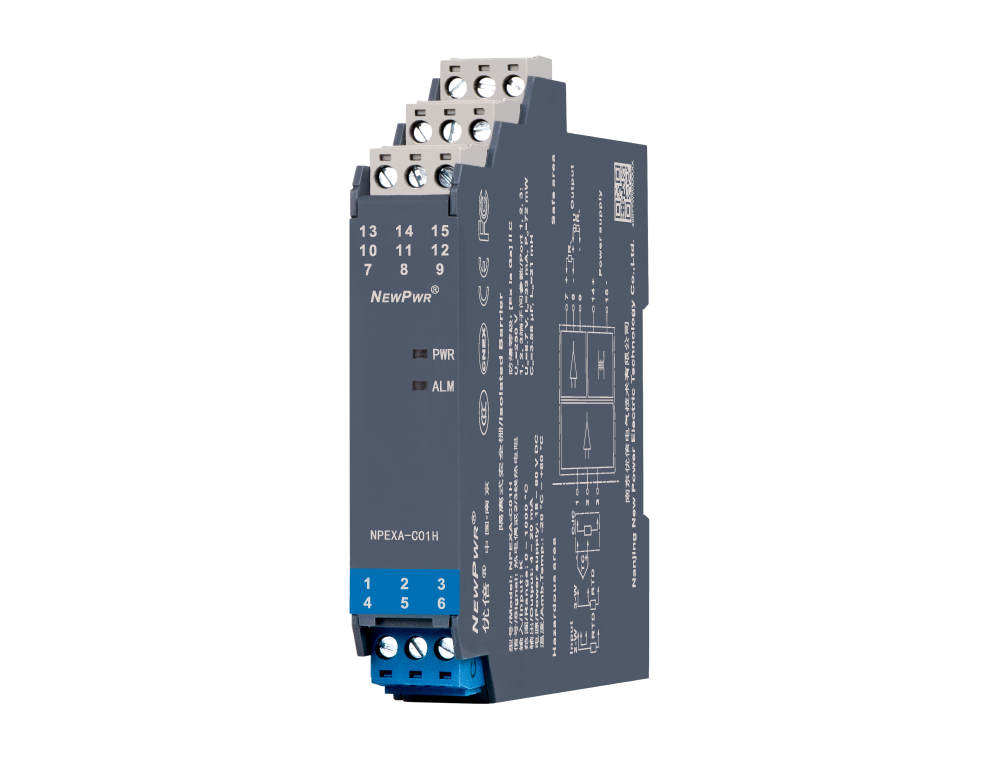

New Power NPEXA-C01H 온도 측정을 위한 본질 안전 방폭형 절연 배리어(Intrinsically Safe Galvanic Barrier)

New Power NPEXA-C01H은 위험한 산업 환경에서의 온도 측정 시스템을 위해 특별히 설계된 고정밀 본질 안전형 4-20mA 배리어입니다. 이 절연 배리어는 중요한 안전 인터페이스 역할을 하며, 현장 측 온도 센서를 제어 시스템과 분리하여 폭발성 분위기에서 발화 위험을 방지합니다. 콤팩트한 크기로 고정밀 신호 전송을 제공하며, 열 모니터링과 관련된 다양한 산업 자동화 작업을 지원합니다. 이 구성 요소는 접지 루프 간섭을 방지하고 열전대(Thermocouple) 또는 RTD 입력에 대한 신호 무결성을 보장하므로 유지보수 엔지니어에게 신뢰성이 매우 중요합니다. 이 장치는 국제 안전 표준을 준수하며 정유 공장, 화학 처리 플랜트 및 해양 플랫폼 전반에서 안정적인 작동을 지원합니다.

제품 유형 및 범주 포지셔닝

NPEXA-C01H은 산업용 신호 컨디셔너 또는 본질 안전 인터페이스로 분류되는 절연 안전 배리어 클래스에 속합니다. 주요 기능은 안전 영역에서 위험 영역으로 전달되는 전기 에너지(전류 및 전압 모두)를 제한하여 방폭 요구 사항을 준수하도록 보장하는 것입니다. 수동형 배리어와 달리 이 절연 배리어는 자기 또는 광학 절연을 사용하여 외부 접지 시스템이 필요 없으므로 현장 배선을 단순화합니다. 더 넓은 자동화 아키텍처에서 이 장치는 과도 서지나 현장 결함으로부터 PLC 또는 DCS 입력 카드를 보호하는 역할을 합니다. 이러한 분류를 바탕으로, 이 장치는 고밀도 DIN 레일 장착 구성에 맞게 특별히 설계되었습니다.

기술 사양

입력 신호: 4-20 mA DC

출력 신호: 4-20 mA DC

채널 수: 1

절연 방식: 갈바닉 절연(Galvanic Isolation)

안전 등급: 본질 안전(Ex ia IIC)

전원 공급 전압: 20-35 V DC

전송 정확도: 0.1% F.S.

온도 계수: 50 ppm/°C

응답 시간: 10 ms 미만

작동 온도 범위: -20°C ~ +60°C

보관 온도 범위: -40°C ~ +80°C

장착 유형: 35 mm DIN 레일

보호 등급: IP20

하우징 재질: 난연성 ABS

기술적 특징

NPEXA-C01H의 설계는 고급 갈바닉 절연 회로를 통해 신호 무결성을 최우선으로 합니다. 입력 및 출력 단계를 분리함으로써 장치는 온도 측정 시스템에서 자주 발생하는 공통 모드 노이즈와 접지 루프를 효과적으로 억제합니다.

또한, 이 장치는 캐비닛 공간 효율성을 최적화하는 고밀도 풋프린트를 특징으로 합니다. 콤팩트한 섀시 덕분에 DIN 레일 미터당 모듈 밀도를 높일 수 있어 대규모 제어 패널의 전체 설치 비용을 직접적으로 절감합니다.

또한 낮은 온도 드리프트 특성은 전체 작동 온도 범위에서 측정 일관성을 보장합니다. 이러한 안정성은 정밀한 열 제어가 최종 제품 품질과 공장 안전에 영향을 미치는 공정에 매우 중요합니다.

적용 시나리오

화학 반응 모니터링: 0종 또는 1종 위험 환경에서 RTD 센서와 제어 시스템을 인터페이스하는 데 배리어를 사용하여 온도 변동 중 발화 위험을 방지하면서 0.1%의 신호 정확도를 유지합니다. 석유 및 가스 파이프라인 압력/온도 제어: 신호 간섭을 제거하여 긴 케이블 구간에서도 센서 데이터를 안정적으로 전송하며, 비절연 구성 대비 센서 신호 지터를 최대 40%까지 효과적으로 줄입니다. 제약 배치(Batch) 처리: 무균 제조 환경에서 사용되는 민감한 열 프로브에 필요한 절연을 제공하여 엄격한 안전 표준 준수와 연속 작업 주기에서 99.9%의 운영 가동 시간을 보장합니다.

선택 권장 사항

적합한 적용 사례: 고전압 현장 장비로부터의 신호 절연이 필수적인 PLC 기반 열 모니터링 시스템 통합에 이상적입니다(예: 24V 루프 전원을 사용하는 노(Furnace) 온도 제어). DIN 레일 폭이 루프당 15mm 미만으로 제한되는 고밀도 캐비닛에 매우 적합합니다. 부적합한 적용 사례: 유도 전자기장이 1000 V/m를 초과하는 고전력 가변 주파수 드라이브(VFD) 출력 회로에 직접 통합하는 것은 권장되지 않습니다. 또한 내부 구성 요소의 최대 한도가 60°C로 정해져 있으므로 보조 냉각 없이 주변 온도가 70°C를 초과하는 환경에서는 사용해서는 안 됩니다. 비교 참조: 단일 하우징에서 2채널 절연이 필요한 프로젝트의 경우, 동일한 안전 인증을 제공하면서 채널 밀도를 두 배로 높인 NPEXA-C02H 고려를 권장합니다.

FAQ

1. NPEXA-C01H의 표준 리드 타임은 어떻게 되며, 재고가 있습니까?

당사는 고객의 신속한 납품을 위해 표준 NPEXA-C01H 유닛의 전략적 재고를 유지하고 있습니다. 주문은 일반적으로 결제 확인 후 3~5 영업일 이내에 처리 및 발송됩니다. 50단위를 초과하는 대량 주문의 경우, 당사 팀이 적시 납품을 보장하기 위해 특정 생산 일정을 조정합니다. Beijing Zhongping Technology(北京众平科技股份有限公司)는 강력한 공급망을 활용하여 국제 산업 파트너의 대기 시간을 최소화합니다. 프로젝트 마감 기한이 촉박한 경우, 추가 비용으로 이용 가능한 특급 배송 옵션을 확인하려면 당사에 문의하십시오.

2. NPEXA-C01H에는 보증이 제공되며, 무엇을 보장합니까?

각 유닛은 배송일로부터 12개월 제조사 보증이 적용됩니다. 이 보증은 배리어의 전기적 성능에 영향을 미치는 자재 또는 조립상의 공장 결함을 포함합니다. 당사의 기술 팀은 모든 유닛이 출력 정확도 표준을 충족하는지 확인하기 위해 발송 전 철저한 검사를 수행합니다. 문제가 발생할 경우 진단 평가를 위해 일련 번호를 제출해 주십시오. 부적절한 설치나 지정된 전압 범위를 초과하는 전력 서지로 인한 손상은 보증 대상에서 제외됩니다.

3. 가격은 얼마이며, 이용 가능한 결제 조건은 어떻게 됩니까?

본 모델의 현재 시장 가격은 수량 및 구성에 따라 유닛당 120달러에서 220달러 사이입니다. 가격은 환율, 국제 관세 및 공장 조정으로 인해 변동될 수 있습니다. 정확한 견적을 받으려면 Beijing Zhongping Technology(北京众平科技股份有限公司)에 직접 연락하여 공식 견적 송장을 받으십시오. 당사는 일반적으로 국제 거래 시 전신환(Wire Transfer) 결제를 허용하며, 상품 출고 전 전액 결제를 요구합니다. 장기 파트너의 경우 재무 신용 검토 과정을 거쳐 대체 결제 조건을 협의할 수 있습니다.

4. NPEXA-C01H은 표준 35mm DIN 레일과 호환됩니까?

이 장치는 국제 사양에 따라 35mm DIN 레일 장착을 위해 특별히 표준화된 기계적 설계를 갖추고 있습니다. 설치 시 간단한 스냅온(Snap-on) 방식을 사용하여 현장 유지보수 시 전문 도구 없이도 신속하게 모듈 교체가 가능합니다. 이 장착 인터페이스는 현재 자동화 캐비닛에 배포된 대부분의 산업용 인클로저 및 터미널 블록과 호환됩니다. 귀하의 인클로저가 고유한 장착 방향을 요구하는 경우, 잠재적인 열 경감 요구 사항에 대한 지침은 당사 엔지니어링 팀에 문의하십시오.

5. 배송 계산을 위한 유닛의 무게와 크기는 어떻게 됩니까?

NPEXA-C01H은 고밀도 공간 효율성을 위해 설계되었으며 유닛당 무게는 약 150g입니다. 물리적 크기는 장착 레일 베이스를 제외하고 높이 115mm, 폭 12mm, 깊이 100mm입니다. 이러한 사양은 콤팩트한 포장을 가능하게 하여 고객의 국제 항공 화물 비용을 크게 절감합니다. 당사는 운송 중 유닛이 안전하게 보호되도록 표준화된 보호 포장을 제공합니다. 통합 배송 견적을 위해 총 중량이 필요한 경우 당사 물류 부서에 문의하십시오.

6. 이 배리어를 RTD 및 열전대 온도 센서 모두에 사용할 수 있습니까?

NPEXA-C01H은 4-20 mA 루프 구동 신호 전송에 최적화되어 있습니다. 4-20 mA 신호를 전송하는 모든 센서와 작동하지만, 원시 RTD 또는 열전대 mV 신호를 위한 직접 입력 컨버터는 아닙니다. 이 배리어에 연결하기 전에 별도의 온도 트랜스미터를 사용하여 센서 입력을 4-20 mA 표준 신호로 변환해야 합니다. 당사 지원 팀은 귀하의 특정 센서 유형에 맞춰 이 절연 배리어와 효과적으로 페어링되는 호환 온도 트랜스미터 목록을 제공할 수 있습니다.

7. 제품 배송 시 어떤 문서가 제공됩니까?

각 배송품에는 포괄적인 기술 매뉴얼, 공장 교정 보고서 및 본질 안전에 필요한 적합성 인증서가 포함되어 있습니다. 교정 보고서는 해당 유닛이 제어된 조건에서 0.1% F.S.의 정확도로 테스트되었음을 입증하는 문서화된 증거를 제공합니다. 또한 귀하의 현지 규정 준수 또는 안전 감사 절차를 용이하게 하기 위해 요청 시 이러한 문서의 디지털 사본을 제공합니다. 프로젝트에 추가 인증이 필요한 경우 당사 팀에 연락하여 해당 모델이 귀하의 특정 지역 규제 요구 사항을 충족하는지 확인하십시오.

8. 제품이 손상되었거나 잘못된 경우 반품 정책은 어떻게 됩니까?

운송 중 손상된 품목을 수령하거나 주문 사양과 일치하지 않는 경우 즉시 교환 절차를 시작합니다. 도착 시 배송 용기와 장치의 상태를 문서화한 다음 48시간 이내에 당사에 해당 세부 정보를 전달해 주십시오. 당사 팀이 손상을 확인하면 교체품을 발송하거나 크레딧을 발행합니다. 결함이 없는 제품에 대한 반품 배송비는 구매자 부담이며, 모든 반품은 원래의 개봉하지 않은 포장 상태여야 합니다.

9. 이 장치에 대한 통관 및 수입 관세는 어떻게 처리합니까?

모든 배송은 일반적으로 수입 관세 및 통관 책임을 구매자에게 부여하는 표준 인코텀즈(Incoterms) 조건으로 수출됩니다. 당사는 귀하의 관세사가 통관 절차를 진행할 수 있도록 필요한 상업 송장 및 원산지 증명 문서를 제공합니다. 당사 물류 팀은 국제 배송을 모니터링하여 추적 업데이트를 제공하고 현지 당국에서 추가 문서를 요청할 경우 귀하에게 알립니다. 관세 납부 처리를 포함한 도어 투 도어(Door-to-door) 서비스가 필요한 경우 특정 배송 조건에 대한 가격을 문의하십시오.

10. 설치와 관련하여 기술 지원을 받으려면 누구에게 연락해야 합니까?

당사의 전담 지원 팀은 설치 및 배선 설정과 관련된 모든 기술적 질문을 지원할 준비가 되어 있습니다. 공식 웹사이트 포털이나 구매 확인서에 제공된 문의 이메일을 통해 엔지니어링 부서에 연락할 수 있습니다. 상담을 빠르게 진행하기 위해 연락 시 일련 번호와 신호 루프 다이어그램을 준비하는 것이 좋습니다. 당사 직원은 안전 루프가 올바르게 접지되고 전원이 공급되어 최대 운영 수명을 보장할 수 있도록 단계별 지침을 제공합니다.
