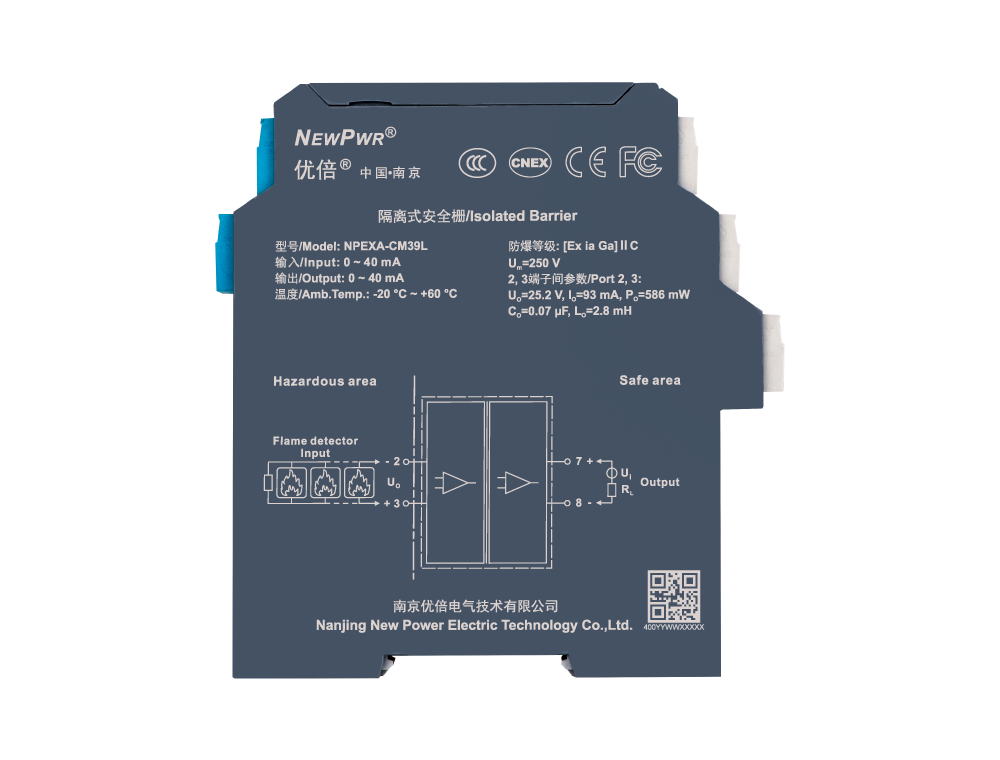

화염 감지기용 New Power NPEXA-CM39L 본질 안전 갈바닉 절연 배리어

New Power NPEXA-CM39L은 위험한 산업 환경에서 화염 감지기의 안전한 신호 전송을 위해 특별히 설계된 본질 안전 절연 배리어입니다. 고성능 갈바닉 절연 배리어인 이 장치는 고에너지 전기 결함이 폭발성 분위기에 도달하는 것을 방지하여 Zone 0, Zone 1 및 Zone 2 구역에서 시스템 무결성을 유지함으로써 안정적인 작동을 보장합니다. 엔지니어링 팀은 현장 계측기의 제어 신호를 분리하고 접지 루프 간섭 및 서지 관련 오류를 효과적으로 완화하기 위해 이 모델을 자주 배치합니다. NPEXA-CM39L은 표준 24V DC 입력을 지원하고 정확한 4-20mA 출력 변환을 제공하여 화학 처리, 석유 및 가스, 석유 화학 시설에서 안전 규정 준수를 유지하는 데 필수적인 구성 요소입니다.

제품 유형 및 카테고리 포지셔닝

NPEXA-CM39L은 산업용 신호 조절 및 방폭 장비의 광범위한 카테고리 내에서 특수 인터페이스 모듈로 기능합니다. 이는 제어 회로를 현장에 설치된 화염 감지 하드웨어로부터 분리하도록 특별히 설계된 정적 안전 배리어 역할을 합니다. 퓨즈와 저항에 의존하는 제너(Zener) 배리어와 달리, 이 갈바닉 절연 배리어는 무결성이 높은 본질 안전 접지 연결이 필요하지 않아 시스템 설치를 단순화합니다.

이 분류를 기반으로, 이 장치는 DIN 레일 장착형 공정 제어 주변 장치로 분류됩니다. 이는 비위험 지역의 PLC 입출력 카드와 위험 지역의 현장 계측기 사이의 중간 계층 역할을 합니다. 산업 엔지니어는 신호 변환 또는 증폭 작업을 동시에 수행하면서 본질 안전을 위한 IEC 60079-11 표준을 충족하기 위해 이 제품을 활용합니다.

기술 사양

입력 신호: 4-20mA DC

출력 신호: 4-20mA DC

전원 공급: 20-30V DC

절연 전압: 2500V AC

응답 시간: ≤10ms

정밀도: ±0.1% 풀 스케일

온도 계수: ≤50ppm/°C

작동 온도: -20°C ~ +60°C

보관 온도: -40°C ~ +80°C

방폭 마킹: [Ex ia Ga] IIC

장착 유형: 35mm DIN 레일

하우징 재질: 난연성 ABS/PC

무게: 150g

기술적 하이라이트

NPEXA-CM39L은 고급 자기 결합 기술을 활용하여 기존 광학 절연체에서 흔히 발생하는 신호 저하 없이 갈바닉 절연을 구현합니다. 이러한 설계 선택은 산업용 모터 제어실에서 흔히 발생하는 상당한 전자기 간섭에 노출될 때도 신호 무결성이 온전히 유지되도록 보장합니다.

또한, 내부 회로에는 민감한 PLC 아날로그 입력 모듈을 보호하기 위한 고속 과도 전압 억제 기능이 통합되어 있습니다. 장치는 현장 루프를 완전히 분리함으로써 접지 지점 간의 전위차로 인한 측정 드리프트나 장비 손상을 방지합니다. 콤팩트한 디자인으로 표준 DIN 레일에 고밀도로 장착할 수 있어 소중한 캐비닛 공간을 최적화합니다.

적용 시나리오

석유 화학 화염 모니터링: 자외선 또는 적외선 화염 감지기를 위한 안전한 신호 전송을 촉진하여 가연성 가스 농도가 높은 지역에서 중단 없는 모니터링을 보장합니다. 해양 석유 굴착 장치 자동화: 가혹하고 습도가 높은 환경과 염분이 섞인 공기를 견딜 수 있는 강력한 신호 절연을 제공하여 비상 정지(ESD) 시스템의 신뢰성을 향상시킵니다. 화학 반응기 안전 제어: 중요한 온도 및 화염 강도 루프에 대해 정밀한 아날로그 신호 정확도를 유지하며, 고전압 액추에이터에서 발생하는 전기적 노이즈를 필터링하여 오작동을 줄입니다.

선택 권장 사항

올바른 배리어를 선택하려면 최적의 루프 성능을 보장하기 위해 신호 호환성과 전력 요구 사항을 모두 평가해야 합니다. NPEXA-CM39L은 독립적인 전원 공급 장치가 없는 계측기를 다룰 때 특히 정밀도와 전기적 안전이 가장 중요한 표준 4-20mA 전류 루프에 권장됩니다.

반면, 이 모델은 고주파 펄스 통신이나 파운데이션 필드버스(Foundation Fieldbus)와 같은 독점 디지털 버스 프로토콜이 포함된 애플리케이션에는 적합하지 않습니다. 이러한 고속 디지털 시나리오에서는 10ms의 응답 시간이 허용할 수 없는 지연을 유발하여 동기화 오류를 일으킬 수 있습니다. 더 긴 거리를 위한 신호 전송이나 더 무거운 신호 부하가 필요한 사용자의 경우, 표준 CM39L 시리즈보다 확장된 구동 기능과 향상된 전자기 차폐 기능을 제공하는 NPEXA-CM39H 모델을 권장합니다.

자주 묻는 질문(FAQ)

1. NPEXA-CM39L의 일반적인 리드 타임은 얼마이며, 현재 재고가 있습니까?

당사는 긴급한 유지 보수 요구 사항을 수용하기 위해 이 모델의 즉시 출고 가능한 재고를 유지하고 있습니다. 50대 미만의 표준 주문의 경우, 결제 완료 후 일반적으로 3 영업일 이내에 항목을 발송합니다. 귀하의 요구 사항이 현재 창고 수준을 초과하는 경우, 당사 생산 팀은 문의 후 24시간 이내에 확정된 리드 타임을 제공합니다. 당사는 비상 고장 지원을 위한 신속한 처리를 우선시합니다. 귀하의 위치에 대한 정확한 도착 예상 시간을 확인하려면 가격 및 현재 재고 수준에 대해 당사에 문의하십시오.

2. NPEXA-CM39L은 특정 본질 안전 접지 연결이 필요합니까?

이 장치는 갈바닉 절연을 사용하므로 전용의 무결성이 높은 본질 안전 접지가 필요하지 않습니다. 과도한 에너지를 접지로 분기하는 기존 제너(Zener) 배리어와 달리, 이 장치는 내부적으로 현장 회로를 분리합니다. 이러한 설계 기능은 설치를 단순화하고 복잡한 제어 캐비닛에서 접지 루프 간섭의 위험을 줄입니다. DIN 레일 장착 시스템에 표준 기능 접지만 제공하면 됩니다. 당사의 기술 매뉴얼은 모든 설치 안전 요구 사항을 효율적으로 충족할 수 있도록 자세한 배선 다이어그램을 제공합니다.

3. 비용은 얼마이며, 이 모델의 현재 가격대는 어떻게 됩니까?

NPEXA-CM39L의 시장 가격은 주문량 및 프로젝트 요구 사항에 따라 단위당 180~330달러(USD) 범위입니다. 이 수치는 현재 자재 비용을 기준으로 한 표준 시장 가격의 하한 및 상한을 나타냅니다. 환율, 관세 및 공장 조정으로 인해 가격이 변동될 수 있습니다. 정확한 견적 및 대량 할인 옵션을 보려면 베이징 众平科技股份有限公司(Beijing Zhongping Technology)에 직접 문의하십시오. 당사는 귀하의 조달 계획을 지원하기 위해 30일간 유효한 공식 견적을 제공합니다.

4. 도착 시 장치에 결함이 있는 것으로 확인되면 반품 정책은 어떻게 됩니까?

당사는 NPEXA-CM39L을 포함한 모든 절연 배리어에 대해 12개월 보증을 제공합니다. 결함이 발생하면 일련 번호와 기술적 문제에 대한 간략한 설명을 당사 지원 팀에 제출해 주십시오. 하드웨어 결함을 확인하기 위해 단계별 진단 과정을 안내해 드립니다. 교체가 필요한 경우, 확인 즉시 새 제품을 발송합니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 설치 시 즉각적인 기능을 보장하기 위해 모든 교체품이 배송 전 원래 사양에 대해 테스트되었음을 보증합니다.

5. NPEXA-CM39L을 Zone 0 폭발성 분위기에서 사용할 수 있습니까?

이 장치는 Zone 0, Zone 1 및 Zone 2 환경에 위치한 계측기에 연결하도록 등급이 지정되어 있습니다. 출력 측은 [Ex ia Ga] IIC로 분류되며, 이는 정상 및 결함 조건에서 점화를 방지하는 수준으로 전기 에너지를 제한함을 의미합니다. 귀하의 특정 화염 감지기도 해당 위험 지역 분류에서 사용하도록 인증되었는지 확인하십시오. 항상 전체 루프 매개변수를 확인하여 배리어, 케이블 및 현장 장치가 전체 시스템 안전 인증을 준수하는지 확인하십시오.

6. 이 장치의 치수 및 장착 요구 사항은 무엇입니까?

NPEXA-CM39L은 산업용 제어 패널에서 보편적인 표준 35mm DIN 레일 장착 구성을 위해 설계되었습니다. 장치 크기는 약 110mm x 100mm x 12mm로, 좁은 공간에 매우 밀집하여 설치할 수 있습니다. 방열 및 케이블 관리를 원활하게 하기 위해 양쪽에 최소 10mm의 간격을 두는 것을 권장합니다. 당사의 설치 가이드는 진동이 심한 작동 중에도 안전한 연결을 보장하기 위해 배선 터미널 크기에 대한 구체적인 권장 사항을 제공합니다.

7. 해외 주문에 대해 어떤 결제 조건을 수락합니까?

당사는 국제 거래의 표준 방법인 전신환(T/T)을 통한 결제를 수락합니다. 장기 파트너의 경우 주문 내역 및 프로젝트 규모에 따라 대체 신용 조건을 논의할 수 있습니다. 상품 발송을 시작하기 전에 결제가 전액 처리되어야 합니다. 당사 재무 부서는 결제 과정이 원활하고 추적 가능하도록 은행 정보 및 스위프트 코드(Swift code)를 포함한 명확한 청구서 세부 정보를 제공합니다.

8. 설치 및 통합에 대한 기술 지원을 받을 수 있습니까?

당사의 엔지니어링 지원 팀은 이메일이나 예약된 화상 통화를 통해 통합 문의를 지원합니다. 당사에 연락할 때 화염 감지 시스템의 특정 신호 유형 및 전압 레벨을 제공하십시오. 그러면 당사가 NPEXA-CM39L이 올바른 선택인지 확인하거나 루프 구성에 필요한 조정을 제안할 것입니다. 또한 유지 보수 담당자가 불필요한 지연 없이 설치를 올바르게 수행할 수 있도록 배선 회로도 및 애플리케이션 노트의 디지털 사본을 제공합니다.

9. 배송 시 적합성 인증서를 제공합니까?

당사는 모든 NPEXA-CM39L 주문에 대해 공장 테스트 보고서와 적합성 인증서를 포함합니다. 이 문서들은 해당 장치가 당사 시설에서 절연 저항 및 신호 정확도에 대해 교정 및 테스트되었음을 확인합니다. 프로젝트에 규제 준수를 위해 특정 제3자 테스트나 추가 문서가 필요한 경우, 구매 과정에서 이러한 요구 사항을 명시하십시오. 당사는 귀하의 통관 및 현장 감사 절차를 간소화하기 위해 필요한 모든 서류를 제공하기 위해 노력합니다.

10. 예비 부품을 주문하거나 맞춤형 구성을 요청할 수 있습니까?

당사는 NPEXA 시리즈를 위한 터미널 커넥터 및 DIN 레일 클립과 같은 일반적인 예비 부품 및 액세서리의 안정적인 공급을 유지하고 있습니다. 프로젝트에 독특한 구성이나 특수한 수정이 필요한 경우, 그러한 요청의 타당성을 평가할 수 있습니다. 당사의 기술 부서는 맞춤형 조정이 본질 안전 인증을 손상시키지 않도록 이러한 사양을 검토합니다. 이러한 모든 맞춤형 문의는 당사 팀에 연락하여 필요한 기술 사양 및 타당성에 대해 논의해 주십시오.
