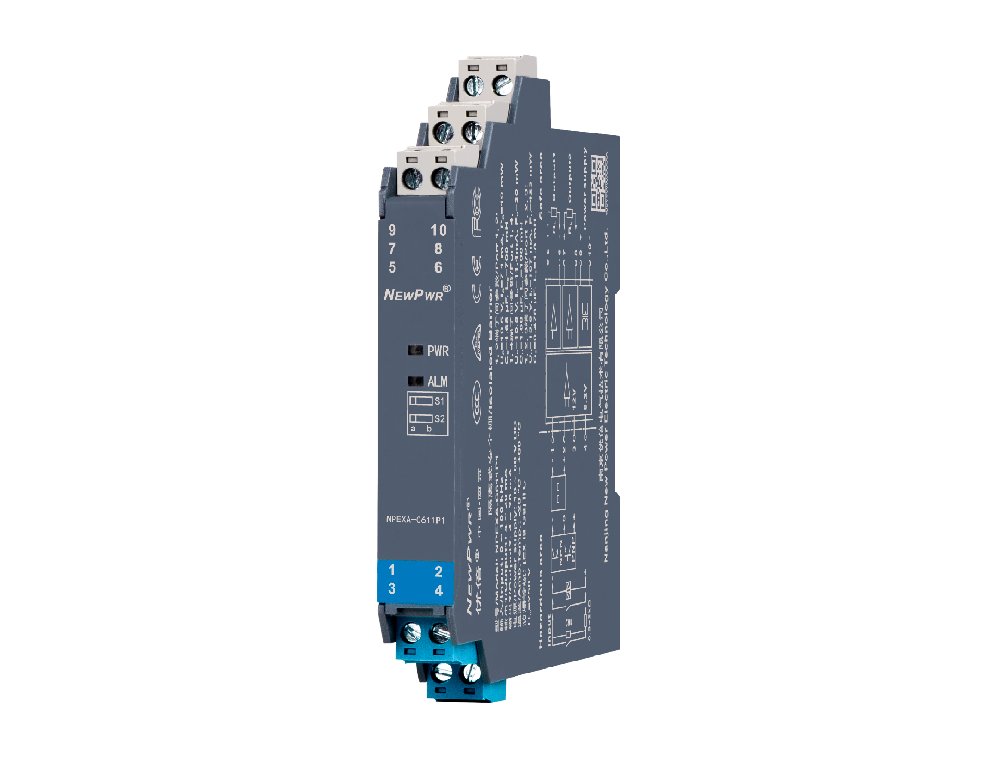

New Power NPEXA-C611P1 본질 안전형 주파수 신호 변환기

New Power NPEXA-C611P1은 위험한 산업 환경에서의 신호 조절을 위해 설계된 고정밀 절연 안전 장벽이자 본질 안전 절연 장벽입니다. 이 주파수 신호 변환기는 현장 측 센서와 제어 시스템 간의 갈바닉 절연(galvanic isolation)을 제공하여 화학 처리, 석유 및 천연가스 시설에서의 운영 무결성을 보장합니다. 이 장치는 주파수 입력 신호를 표준화된 아날로그 출력으로 변환하는 동시에 전기 장비에 대한 방폭 표준을 유지합니다. 민감한 모니터링 시스템의 루프 오류나 신호 드리프트를 방지하기 위해 이 장치의 지속적인 유지 관리가 필요합니다. 이 장치는 가연성 가스나 먼지 농도가 계측 장비에 대한 엄격한 안전 프로토콜 준수를 요구하는 구역에서 안정적인 데이터 전송을 지원합니다.

제품 유형 및 카테고리 포지셔닝

NPEXA-C611P1은 위험 구역 센서와 비위험 구역 제어 계측 장비 사이의 간극을 메우도록 설계된 특수 인터페이스 모듈로 기능합니다. 이는 고에너지 결함이 폭발 위험이 있는 환경으로 확산되는 것을 방지하는 보호 중개자 역할을 합니다. 산업 자동화의 더 넓은 범위에서 이 장치는 신호 조절기 또는 안전 장벽으로 분류되며, 특히 주파수-전류 또는 주파수-전압 변환에 맞게 조정되었습니다. 이러한 분류를 바탕으로, 이 장치는 전체 제어 패널에 대한 외부 방폭 하우징 없이도 유량계, 터빈 센서 또는 근접 스위치로부터의 펄스 입력을 처리할 수 있는 능력으로 구별됩니다. 이 설계는 갈바닉 절연을 유지하는 데 중점을 두어, 현장에서 발생하는 접지 루프와 전압 스파이크로부터 중요한 제어 시스템을 보호합니다.

기술 사양

입력 신호: 0 Hz ~ 20 kHz 펄스 / 주파수.

출력 신호: 4 mA ~ 20 mA DC 또는 0 V ~ 10 V DC.

갈바닉 절연: 입력, 출력 및 전원 공급 장치 간 2500 V AC.

전원 공급 전압: 20 V DC ~ 35 V DC.

방폭 등급 표시: Ex ia IIC T4 Ga.

정확도: 풀 스케일의 0.1%.

작동 온도 범위: -20 °C ~ +60 °C.

응답 시간: 50 ms 미만.

하우징 재질: 난연성 폴리아미드(PA66).

장착 유형: 35 mm DIN 레일.

크기: 114 mm x 99 mm x 12.5 mm.

기술적 하이라이트

NPEXA-C611P1의 설계는 캐비닛 공간 요구 사항을 최소화하기 위한 고밀도 회로 통합을 강조합니다. 안전 장벽의 물리적 점유 면적을 12.5 mm 폭으로 줄임으로써, 사용자는 방열 성능을 저하시키지 않으면서 랙당 루프 수를 극대화할 수 있습니다.

또한 내부 회로는 고급 서지 억제 및 필터링 구성 요소를 통합하여 고EMI 산업 환경에서 신호 안정성을 보장합니다. 이러한 아키텍처 선택은 근처의 고전압 드라이브나 전원 케이블로 인한 오작동 또는 신호 저하 위험을 최소화합니다.

더욱이 장치의 모듈화 덕분에 복잡한 재배선이나 재구성 없이 현장에서 신속하게 교체할 수 있습니다. 모든 장치는 ISO 표준에 따라 공장 교정되어 전체 주파수 입력 범위에서 일관된 변환 선형성을 제공합니다.

적용 시나리오

유량 측정 시스템: 터빈 유량계와 통합되어 펄스 카운트를 4 mA ~ 20 mA 신호로 변환하며, 장거리 전송 시 0.1% 이내의 신호 전송 정확도를 달성합니다. 회전 속도 모니터링: 위험 구역 근접 센서로부터 PLC 입력으로 안정적인 속도 피드백을 제공하여 비상 정지 프로토콜에 대해 50 ms 미만의 응답 시간을 보장합니다. 석유화학 탱크 모니터링: 현장 설치형 주파수 센서에 전원을 공급하는 동시에 본질 안전을 유지하여 Zone 0 및 Zone 1 환경에서의 전기적 점화 위험을 효과적으로 제거합니다. 수처리 및 폐수 처리: 습도와 온도 변화가 심한 실외 환경에서도 신호 무결성을 유지하여 펌프 제어를 위한 일관된 주파수-아날로그 변환을 보장합니다.

선택 권장 사항

적합한 적용: 연결된 현장 장치의 총 소비 전력이 1.2 W 미만인 표준 주파수 입력 루프에는 NPEXA-C611P1을 사용하십시오. 이 장치는 Ex ia IIC 인증이 필요한 환경에 필요한 갈바닉 절연을 제공하여 가스 위험 구역에서의 안전을 보장합니다. 부적합한 적용: 입력 요구 사항이 24 V 장벽 임계값을 초과하는 고전력 점화 애플리케이션이나, 제어 하우징에 IP67 이상의 침투 보호가 필요한 극도로 부식성이 강한 증기가 있는 환경에는 이 모델을 사용하지 마십시오. 신호 입력 소스가 저전압 펄스가 아닌 고전압 AC 주파수 소스인 경우, 표준 안전 장벽으로는 부족하며 고전압 절연 변압기가 필요합니다. 비교 참조: 더 높은 채널 밀도나 2채널 기능이 필요한 애플리케이션의 경우, 유사한 12.5 mm 폭 하우징에서 두 개의 독립적인 변환 채널을 제공하여 단일 채널 NPEXA-C611P1보다 공간 제약이 있는 설치에 더 큰 유연성을 제공하는 NPEXA-C622 시리즈를 고려하십시오.

FAQ

1. 리드 타임은 어떻게 되며, 재고가 있습니까?

표준 주문에 대해 즉시 발송할 수 있도록 NPEXA-C611P1의 일관된 재고를 유지하고 있습니다. 50대 미만의 수량은 결제 확인 후 3영업일 이내에 당사 창고에서 출고됩니다. 대량 주문은 현재 생산 일정에 따라 10~15영업일 이내에 처리됩니다. 운송업체가 패키지를 수거하면 이메일을 통해 추적 정보를 제공합니다. 당사의 물류 팀은 귀하의 시설에 적시에 도착할 수 있도록 신뢰할 수 있는 국제 택배 업체와 협력합니다.

2. NPEXA-C611P1 구성에 특별한 소프트웨어가 필요합니까?

이 신호 변환기의 표준 작동에는 소프트웨어가 필요하지 않습니다. 이 장치는 주문 시 제공된 사양에 따라 공장에서 구성되어 플러그 앤 플레이 설치가 가능합니다. 설치 후 신호 범위를 확인하거나 수정해야 하는 경우, 하우징 측면에 있는 통합 딥 스위치를 조정할 수 있습니다. 당사는 각 배송물과 함께 이러한 수동 조정 절차를 단계별로 설명하는 상세 기술 매뉴얼을 제공합니다.

3. NPEXA-C611P1의 가격은 얼마입니까?

이 모델의 가격은 주문량 및 특정 교정 요구 사항에 따라 일반적으로 단위당 $180에서 $330 USD 사이입니다. 가격은 환율, 관세 및 공장 조정으로 인해 변동될 수 있습니다. 정확하고 확정적인 견적을 받으려면 Beijing Zhongping Technology에 직접 문의하십시오. 당사의 영업 부서에서 귀하의 목적지에 대한 현재 배송비 및 해당 지역 세금을 반영한 견적 송장을 생성해 드립니다.

4. 이 안전 장벽에 대한 보증 정책은 무엇입니까?

NPEXA-C611P1의 모든 제조 결함에 대해 24개월 종합 보증을 제공합니다. 이 정책은 정격 35 V DC 제한을 초과하는 전압 서지나 물리적 충격과 같은 부적절한 설치로 인한 손상은 제외합니다. 보증 기간 내에 장치가 고장 나면 원격 기술 평가 후 신속한 교체 절차를 시작합니다. 귀하는 일련 번호와 관찰된 오류 코드 또는 신호 오작동에 대한 간단한 설명을 제공하기만 하면 됩니다.

5. 본질 안전 등급을 유지하기 위한 특정 보관 조건이 있습니까?

장치는 상대 습도 80% 미만, 온도 -10 °C ~ +40 °C 사이의 건조한 환경에 보관해야 합니다. 장치를 원래의 정전기 방지 포장에 보관하면 단자에 전도성 먼지나 습기가 쌓이는 것을 방지할 수 있습니다. 이 보관 지침을 따르면 시운전 전에 내부 구성 요소와 방폭 무결성이 손상되지 않도록 유지할 수 있습니다. 장치를 2년 이상 보관한 경우, 설치하기 전에 갈바닉 절연 저항에 대한 기능 테스트를 권장합니다.

6. 이 장치의 통합을 위한 기술 지원을 제공할 수 있습니까?

당사의 기술 엔지니어링 팀은 NPEXA-C611P1을 귀하의 제어 시스템에 통합하기 위한 전체 문서와 원격 안내를 제공합니다. 접지 루프를 방지하기 위해 현장 측과 제어 측 모두에 대한 배선 다이어그램을 지원합니다. 복잡한 시스템 아키텍처의 경우, Beijing Zhongping Technology는 귀하의 루프 설계를 검토하고 E-E-A-T 표준 준수를 보장하기 위한 가상 상담 세션을 제공합니다. 정규 업무 시간 중에 이메일 또는 온라인 문의 포털을 통해 당사 지원 부서에 연락하실 수 있습니다.

7. 장치에 국제 방폭 인증이 포함되어 있습니까?

NPEXA-C611P1은 Zone 0 위험 지역의 본질 안전 장비에 대한 글로벌 요구 사항을 충족하는 Ex ia IIC T4 Ga 인증을 받았습니다. 인증 문서는 귀하의 규정 준수 기록을 위해 배송 패키지에 포함되어 있습니다. 귀하의 특정 프로젝트에 지역별 인증 업데이트나 통관을 위한 추가 문서가 필요한 경우, 당사 규제 팀이 요청 시 해당 인증서를 준비합니다. 당사는 모든 배치가 관련 안전 당국에 제출된 기술 파일과 일치하도록 보장합니다.

8. 절연 장벽 고장의 일반적인 증상은 무엇입니까?

절연 장벽의 고장은 일반적으로 아날로그 출력 신호의 드리프트 또는 4 mA ~ 20 mA 루프 전류의 완전한 손실로 나타납니다. 입력 주파수의 변화 없이 출력 값이 변동되는 것을 관찰하면, 먼저 멀티미터를 사용하여 입력 단자 전압을 확인하십시오. 전압은 안정적이지만 출력이 응답하지 않는 경우, 심각한 현장 측 결함으로 인해 내부 갈바닉 절연 회로가 차단되었을 수 있습니다. 이러한 경우 다운스트림 PLC 모듈을 보호하기 위해 즉시 장치를 교체할 것을 권장합니다.

9. DIN 레일 마운트나 커넥터와 같은 설치 액세서리를 제공합니까?

각 장치는 표준 35 mm DIN 레일에 빠르게 설치할 수 있도록 필요한 플러그형 스크류 단자와 함께 배송됩니다. DIN 레일은 산업 제어 캐비닛의 표준 인프라 구성 요소로 간주되므로 포함하지 않습니다. 유지 보수 마모로 인해 추가 터미널 블록이나 교체용 커넥터가 필요한 경우, 유상으로 예비 부품을 공급합니다. 이러한 주변 구성 요소의 가격 및 가용성에 대해 문의하십시오.

10. 제품이 우리 시스템과 호환되지 않는 경우 반품 정책은 어떻게 됩니까?

장치가 원래의 개봉하지 않은 포장 상태를 유지하는 경우, 배송 후 30일 이내에 맞춤형이 아닌 장치에 대해 반품을 허용합니다. 안전 장벽의 검사 및 재인증 비용을 충당하기 위해 모든 반품 품목에 대해 재입고 수수료가 부과됩니다. 반품을 시작하기 전에 호환되지 않는 이유가 단순한 구성 실수 때문이 아님을 확인하기 위해 당사 기술 부서에 문의하는 것을 제안합니다. 당사 팀은 모든 반품된 장치가 귀하의 시스템 기록에서 적절하게 폐기되도록 보장합니다.
